几何失真怎么理解？几何失真测试卡怎么用？

什么是几何失真？当在不同的拍摄条件下得到图像时，一个物体的图像常会发生几何失真，出现歪斜变形现象，就叫几何失真。对几何失真进行校正，就可以使用几何失真测试图卡。那么，几何失真测试卡怎么用？本文对几何失真及几何失真测试卡的使用方法做了介绍。

几何失真怎么理解？

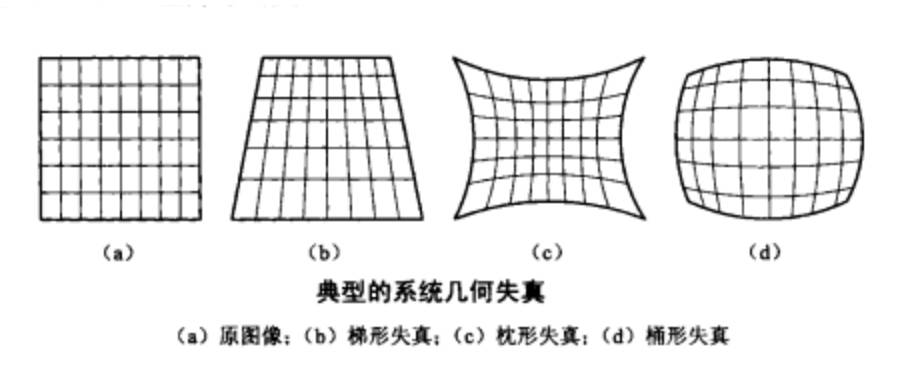

常见的典型几何失真有：光学系统、电子扫描系统失真而引起的斜视畸变、枕形、桶形畸变等，都可能使图像产生几何特性失真，如下图所示。其中常见的如扫描仪畸变、扫描仪摆动速度变化、扫描歪斜等畸变。

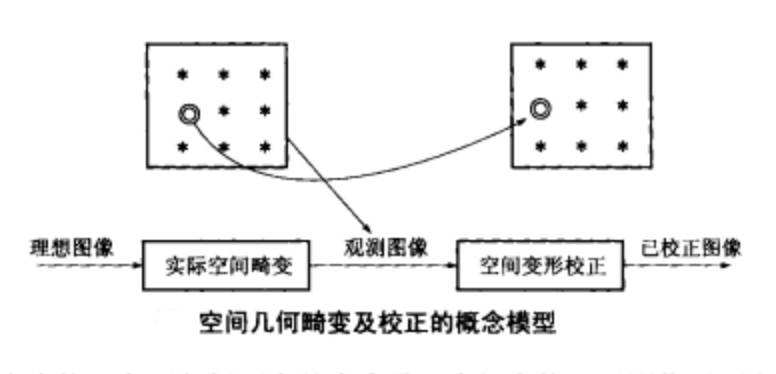

由成像系统引起的几何失真的校正有两种方法，一种是预畸变法，即采用与畸变相反的非线性扫描偏转法，用来抵消预计的图像畸变；另一种是所谓的后验校正方法，是用多项式曲线在水平和垂直方向去拟合每一畸变的网线，然后求得反变换的校正函数，用这个校正函数即可校正畸变的图像。图像的空间畸变及其校正过程如下图所示。

图像的几何失真校正主要包括两个基本步骤：空间变换：对图像平面上的像素进行几何变换以恢复原空间关系；灰度插值：对空间变换后的像素赋予相应的新灰度值以恢复原位置的灰度值。

几何失真测试卡怎么用？

几何失真测试卡（Distortion Test Chart）又叫畸变测试卡，是用于测试摄像头图像线条失真(图像边缘附近的直线变成曲线）的测试卡；该测试卡用肉眼观察非常直观，也可以用软件测试得出具体畸变差值。

网格畸变测试卡在白色背景上由水平14条线和竖直19条线构成了一个网格结构。该网格与由测试生成器生成的电子网格相一致。该网格对应于T01几何测试卡的球状结构。

TE183畸变测试卡是为测试电视摄像机的操作调制及控制而设计的。用网格可以对线性扫描性能做一个粗略的视觉评估，线条起着调整定位的作用。另外，网格畸变测试卡也可以做成黑色背景白色线条。

具体的测试步骤如下：

1、测试摄像头处于开机状态，摄像头设置为最大分辩率，安装几何失真测试卡。

2、对几何失真测试卡进行拍摄，对拍摄的图像的周边畸变进行测定，算出几何失真值。所拍摄图像周边的枕形或桶形畸变绝对值均应不大于2%。
