四光源箱中不同标准光源对色灯管的布局是怎样的？

四光源箱是指配置有四种标准光源箱的设备，如三恩时T60四光源对色灯箱就配备D65、TL84、F、UV四种光源，可以模拟不同的标准光源环境。那么，四光源箱中不同标准光源对色灯管的布局是怎样的？下文对四光源箱中不同标准光源对色灯管的布局情况做了简要的分析，以便大家对四光源箱光源配置有所了解！

四光源箱一般是哪四种光源？

不同类型的四光源箱，其光源配置是不同的，如三恩时T60四光源对色灯箱配备D65、TL84、F、UV四种光源：

D65光源是模拟北方正午平均日光的标准光源，色温6500K，是色差比对的基准参考光源。多用于货品本色核对、常规色差判定与配色校准，能还原物体自然真实色泽，有效消除人工灯光带来的视觉色彩误差，作为各类对色结果的核心参照依据。

TL84光源属于欧洲商用荧光标准光源，色温4000K，模拟商超、门店常用照明灯光，贴合商品售卖场景光照环境。主要用于卖场陈列状态下的色差核验，检验货品上架展示后的外观色彩效果，保障商品在售环境中颜色观感统一，适配商贸验货与出货质检需求。

F光源为暖黄白炽光源，色温 2700K，光色偏暖，模拟家庭、酒店及居室常见暖色照明环境，光谱连续，显色稳定。用于核验产品在居家暖色光下的色彩表现，与D65等光源配合，高效甄别同色异谱缺陷，避免日光下一致、暖光下异色的质量风险。

UV光源为紫外波段光源，不属于可见光范畴，依靠紫外线波段光线实现专项检测，是特殊判色配套光源。专门检测物料含有的荧光增白成分，也可查验防伪标识，避免自然光下无法发现的色彩异常。

四光源箱中不同标准光源对色灯管的布局是怎样的？

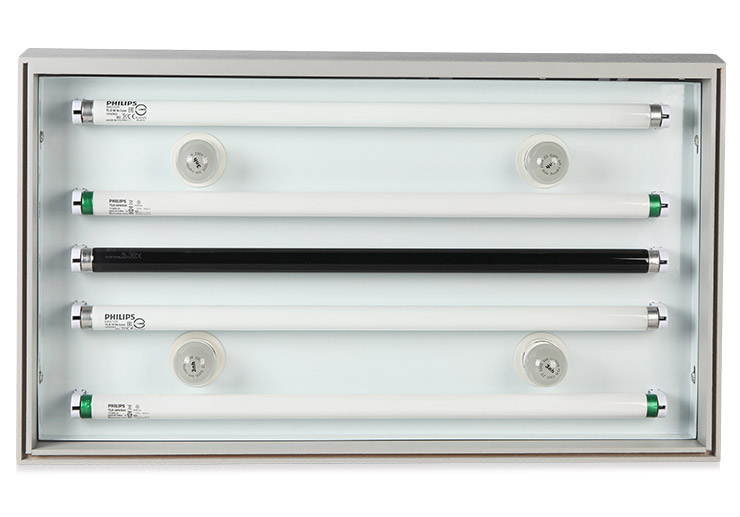

四光源箱中不同标准光源对色灯管采用顶部平行排列的布局方式，核心原则是保证箱内光照均匀，不可偏侧某一区域。所有灯管均安装在标准光源箱的顶部，沿箱体宽度方向水平平行布置，光线从上向下照射到对色台面上。D65国际标准人工日光光源配置2支灯管，TL84欧洲日本商用光源配置2支灯管，UV紫外光源配置1支灯管，F家庭酒店用黄光源配置4支灯泡，不同类型的光源灯管按照一定的顺序和间距平行排列，确保每种光源单独开启时都能在对色区域形成均匀的照明效果。这种顶部平行排列的布局方式结构规整，便于灯管的安装、维护和更换。下图为T60四光源箱灯管配置情况：

四光源箱的灯管布局具有固定位置、明确标示、不可颠倒的特点。每种光源的灯管都有其固定的安装位置，灯管座处通常有明确的标示，更换灯管时必须按照标示对号入座，不可将不同类型灯管的位置搞混或颠倒。虽然不同品牌、不同型号的四光源箱在具体排列顺序上可能略有差异，但都会遵循光照均匀的设计原则，确保每种光源单独使用时都能提供标准、均匀的照明环境。同时，同类型光源的灯管通常采用对称布置的方式，如2支D65灯管左右对称分布，2支TL84灯管也左右对称分布，以保证光照的均匀性和一致性。

四光源对色灯箱对色的优势：

四光源箱集成D65、TL84、F、UV多种标准光源，色温与光谱覆盖自然日光、商业照明、居家灯光等多种实际场景，显色性能稳定统一，能够规避单一光源造成的视觉误差，精准识别产品之间的细微色差，为色彩质检提供标准化、客观的比对条件。

四光源箱可快速切换不同光源进行同步比对，高效排查同色异谱、荧光反应、增白剂超标等隐蔽质量问题，适配油墨、印刷、纺织、塑胶、包装等多行业使用。设备操作简单，环境适应性强，不受外界杂光干扰，有效提升配色、来料检验与成品出货的色彩管控效率。
